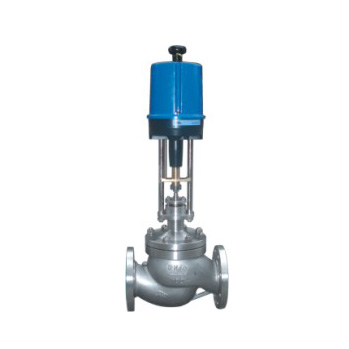

名稱：ZSAM電站調節閥

屬性：電站專用調節閥

主要技術參數

● 閥體

閥體型式 直通鑄造球型閥

公稱通徑 40、50、65、80、100、150、200、250、300、350mm

公稱壓力 ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa

連接型式 密封面型式 FF、RF、RJ、LG、MFM

法蘭標準 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

焊接標準 嵌接焊SW(40~50mm) 對接焊BW(65~350mm)

材料 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等

上閥蓋 常溫型(P) -17~+230℃

伸長I型(E) -45~-17℃、 +230~+566℃

壓蓋型式 螺栓壓緊式

密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

● 閥內件

閥芯形式 帶組合密封圈或活塞環的壓力平衡式閥芯

流量特性 等百分比特性(%CC)和線性特性(LCC)

材料 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

● 執行機構

執行器型式 HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構

膜片材料 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

彈簧范圍 80~240KPa(HA型)，190~350KPa(VAP型)

供氣壓力 280~400KPa(HA型)、400(VA6型、VP型)

氣源接口 RC1/4"(HA、VA6型)、RC3/8"(VP型)

環境溫度 -30~+70℃

作用形式 氣-關式或氣-開式

可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

■ 主要性能指標

泄漏量 金屬閥座 符合ANSI B16.104-1976 IV級

回差 帶定位器 小于全行程的1%

不帶定位器 小于全行程的3%

基本誤差 帶定位器 小于全行程的±1%

不帶定位器 小于全行程的±5%

— 注：采用標準的V型聚四氟乙烯填料

可調范圍 25:1

■ Cv值和行程

● 高精度流量特性閥芯(%CF、LCF、%TF、LTF)

公稱通徑 40 50 65 80 100 125 150 200 250 300 350

閥座直徑 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 80 100 125 100 125 150 125 150 200 250 300 350

額定Cv值 10 17 24 17 24 44 24 44 68 44 68 99 68 99 120 99 120 175 120 175 330 175 330 580 760 1090 1610

額定行程 25 38 50 75 100 150

■ 主要外形及連接尺寸

公稱通徑DN(mm) 40、50、65、80、100、150、200、250、300、350mm

結構長度 由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為

您提供完整的圖紙及技術資料。

閥體高度

執行器高度
